4.1水提：水和中药装入提取罐内，开始向夹层给蒸气，罐内沸腾后减少蒸气，保持沸腾即可，如密闭提取则需供冷却水，使蒸发汽体冷却后回到提取罐内，保持循环和温度。

4.2醇提：先将药物和乙醇按一定比例加入罐内，然后必须密闭给夹层蒸汽，打开冷却水使罐内达到需要温度时再减少加热蒸汽，使冷却后的酒精回流即可。为了提高效率，可用泵强制循环，使药液从罐底部通过泵吸出再在罐上部回流口回至罐内，不锈钢提取罐内设有分配器，使回流液能均匀回落至罐内，解除局部沟流，所用电器均需防爆处理。

4.3提油：先把含有挥发油的中药加入提取罐内，打开油分离器的循环阀门，关闭旁通回流阀门，开蒸气阀门达到挥发温度时打开冷却水进行冷却，经冷却的药液应在分离器内保持一定液位差使之分离。

一、不锈钢提取罐概述

不锈钢提取罐是我们常见的一直设备，应用于制药、食品、化工、调味品行业的常压、微压、水煎、温浸、热回流、强制循环、渗漉作用、芳香油提取及有机溶媒回收等多种工艺操作，具有效率高、操作方便等优点。不锈钢提取罐的类型有很多，就外形上可以分为直筒型提取罐、正锥型提取罐、斜锥形提取罐、蘑菇型提取罐，倒锥形提取罐等。不锈钢提取罐可以与其他辅助设备联合使用，例如捕沫器、冷凝器、双联过滤器、油水分离器等。油水分离器主要用来收油操作。整套设备是在完全密封闭的可循环的系统内完成,同时在废液中收可回有机溶媒。

二、不锈钢提取罐用途及结构特性

提取罐在中药材提取规模生产已经广泛应用，随着加工技术的改进，设备更趋向于科技化、人性化、现代化、安全化的方向发展适用于中药、植物、食品、生物、轻化行业的常压、加压、减压、提取，温浸、热回流、强制循环、渗漉、芳香油的分离及有机溶媒的回收。

不锈钢提取罐外形结构：主要有正锥式、蘑菇式、直筒式、斜锥式、倒锥式等形式;从有无搅拌可分为动态提取罐和静态提取罐。主要由罐主体、排渣门、加料口、投料口等部分组成，与物料接触部分全采用不锈钢制造，具有良好的耐蚀性，完全达到GMP标准。罐主体包括内筒、夹套层、保温层、支耳、快开式(或螺旋式)出渣门等;不锈钢提取罐保温层以岩棉作为保温材料。

三、不锈钢提取罐结构组成

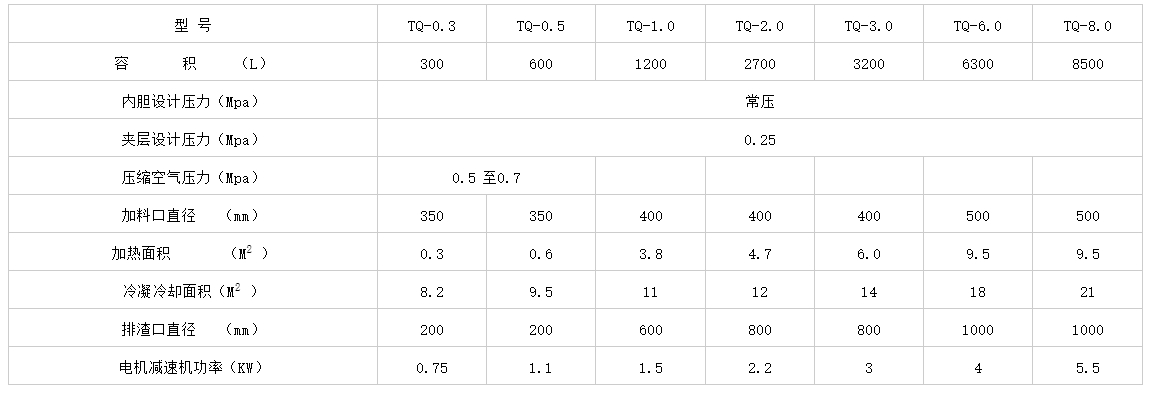

1、提取罐的容积可以非标定制，小的从50L-500L，大的有1000L，2000L，3000L，4000L，6000L等大小不等。

2、 提取罐的材质一般选用不锈钢，常用的有SUS304,SUS316L。材质的选择根据物料特性选择，无腐蚀性的SUS304。有轻微腐蚀的可以选用SUS316L。

3、关于提取罐的壁厚，一般需要提供罐内的使用温度和压力，夹套的使用压力和温度。我们会根据压力计算壁厚。常见的壁厚从3-12mm不等。

4、罐体配置上可以选择，也可以指定，比如管口多少和大小的设置。进液口、循环口、蒸发口、回流口、清洗口、SIP口、蒸汽进口，冷凝水出口、投料口、排渣门、气缸、气缸控制面板等可以按需选配或全部由我们配置。

5、配套配件捕沫器、冷凝器、双联过滤器、油水分离器等，可以我们成套供应，也可以选配。

6、其他选配“液位控制，压力控制和温度控制可以按要求配置。既可以实现就地显示，也可以远程控制和显示。远程控制可以采集 提取温度 工作时间 真空度 搅拌速度 搅拌类型 高低液位。

7、常用的不锈钢提取罐多为静态提取罐，根据物料特性的不同，可以配置搅拌系统，组成动态提取罐。
